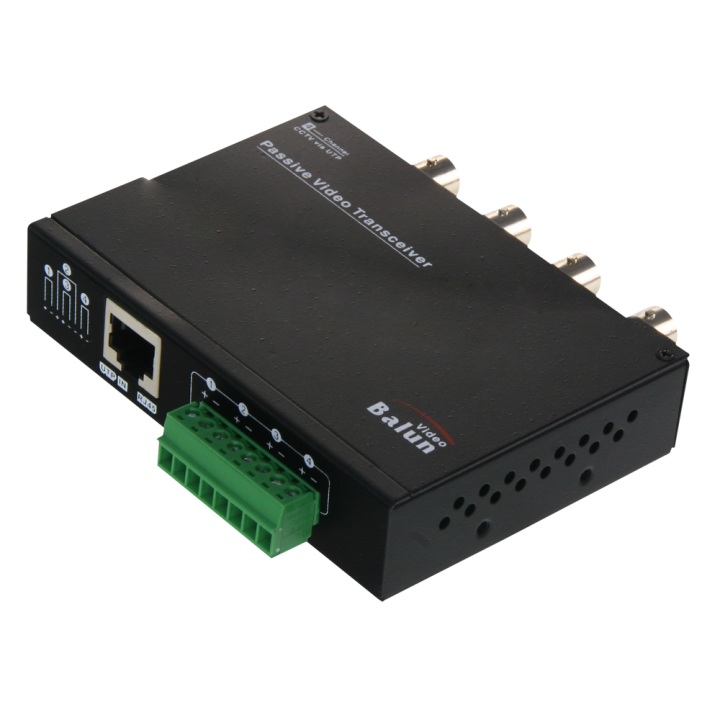

Émetteur-récepteur passif de vidéo par paire torsadée de 4 canaux, optimisé pour HDTVI / HDCVI / AHD / CVBS. Il peut fonctionner comme émetteur ou le récepteur, et transmet le signal de jusqu'à quatre caméras vidéo par un seul câble UTP.
L'adaptateur possède 4 connecteurs BNC, pour connecter à un enregistreur vidéo. Inclue 4 baluns individuels BA612P-HAC pour connecter les caméras.
Dispose également d´un connecteur ppur câble UTP, pour RJ45 ou pour clemas de 4 contactes +/-, pour les connéxion des paires de cuivres.
La longueur maximale entre la fin de l'extrémité connectée à la caméra et l'éxtrémité connectée à la sortie vidéo est la suivante: :
- HDTVI 720p - 200 m
- HDTVI 1080p - 300 m
- HDCVI 720p - 400 m
- HDCVI 1080p - 200 m
- AHD 720p - 300 m
- AHD 1080p - 300 m
- AHD 4 Mpx - 300 m
- HDTVI 4 Mpx 100 m
- HDCVI 4 Mpx 200 m
- HDTVI 4K 100 m
- HDCVI 4K 200 m
Possibilité de montage en rack 19".
Contenu
- Balun 4 canaux
- Matériel pour installation
- 4 baluns BA612P-HAC
- Instructions
Caractéristiques techniques
Entrée Tx / Sortie Rx4 connecteurs BNC femelle pour vidéo
Sortie Tx / Entrée Rx1 connecteur RJ45 ou 4 connecteurs par clema pour les câbles UTP CAT5
Bande de passanteDC jusqu'à 42 MHz
FormatNTSC, PAL, SECAM
ImpédanceBNC 75 Ω, UTP 100 Ω
Distance de transmissionHDTVI 200/200/200/200 m (720p/1080p/4 Mpx/4K), HDCVI 400/200/200/200 m (720p/1080p/4 Mpx/4K)
AHD 300/200/200 m (720p/1080p/4 Mpx), CVBS 300 m
AlimentationPassif (Non requis)
Dimensions25 (H) x 102 (l) x 90 (Prof) mm
Poids200 g
