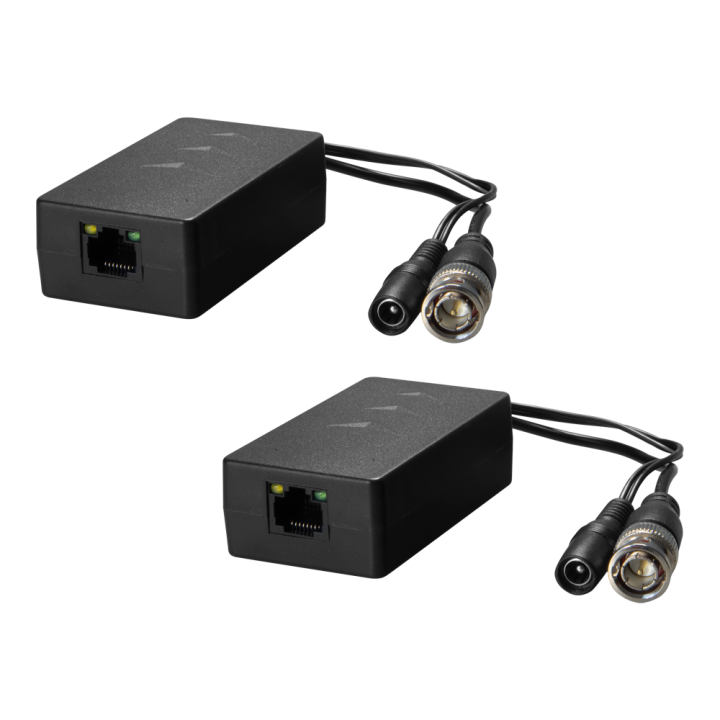

- Émetteur Récepteur passif de vidéo et d'alimentation par paire torsadée, 2 unités pour transmission et réception, spécifique pour une haute définition analogique (HD).
- Optimisé pour la transmission du signal vidéo et alimentation d'1 caméra de hate définition analogique HDTVI, HDCVI ou AHD via un câble à paire torsadée. Système constitué de deux baluns, dont l'émetteur fait (splitter) et un récepteur (injecteur).
- Dispose de connexion BNC (vidéo) et alimenattion femelle (émetteur) ou alimentation mâle (récepteur) au moyen de jack, ainsi qu'un connecteur RJ45 pour le câble UTP qui interconnecte les deux baluns. Les 4 paires de fils dans le câble UTP utilisés 1 paire pour vidéo et 3 paires pour alimentation. Le signal de données ou audio se transmet à travers l'onde porteuse de vidéo dans les technologies analaogiques HD.
- La longueur maximale entre l'extrémité qui est connectée à la caméra et l'extrémité qui est connectée à la sortie de vidéo dépend de la résolution du signal et de la technologie de haute définition employée:
- HDTVI 720p - 200 m
- HDTVI 1080p - 200 m
- HDCVI 720p - 400 m
- HDCVI 1080p - 200 m
- AHD 720p - 300 m
- AHD 1080p - 200 m
- HDTVI 4 Mpx 100 m
- HDCVI 4 Mpx 200 m
- HDTVI 4K 100 m
- HDCVI 4K 200 m
- Protection contre les surtensions et les chocs, la conception anti-statique avec le rejet du bruit exceptionnelle.
Contenu
- Paire émetteurs-récepteurs passifs HD
Caractéristiques techniques
Nombre de Canaux1 canal
Entrée/Sortie vidéoBNC (mâle)
Entrée/Sortie alimentationJack standard (mâle/femelle)
Tension en entrée/SortieEntrée: 24-36 V DC / Sortie: 12V DC 10W
Distance de transmissionHDTVI 200/200/100/100 m (720p/1080p/4 Mpx/4K), HDCVI 400/200/200/200 m (720p/1080p/4 Mpx/4K)
AHD 300/200/200 m (720p/1080p/4 Mpx), CVBS 300 m
Connecteur à paire torsadéeRJ45
Crosstalk60 dB
Impédance BNC75 Ohm
Impédance UTP100 Ohm
Catégorie de câbleUTP Catégorie 5/6
