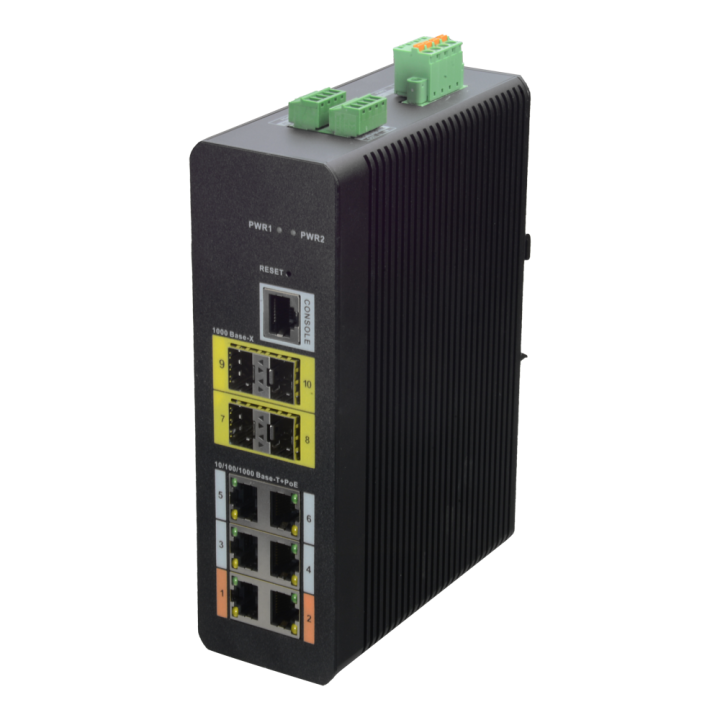

X-SECURITY XS-SW1006HIPOE-MFG-120-DIN — Commutateur géré X-Security Industrial L2

Optimisez votre infrastructure d'accès périmétrique dans des environnements industriels hostiles, consolidez l'agrégation optique à grande échelle et renforcez la résilience de votre réseau grâce au X-Security XS-SW1006HIPOE-MFG-120-DIN,, un commutateur gérable de couche 2 (L2) spécialement conçu pour servir de nœud renforcé et hautement disponible dans les usines de fabrication automatisées, les sous-stations électriques, les projets de transport en extérieur et les réseaux périphériques de vidéosurveillance IP exposés aux intempéries. Cet appareil performant intègre une architecture physique blindée de niveau professionnel, comprenant au total 10 ports commerciaux indépendants, tous dotés d'une connectivité Gigabit: 6 ports cuivre RJ45 dédiés à la distribution vers les terminaux PoE et 4 emplacements SFP indépendants à 1 Gbps pour les liaisons montantes optiques longue distance. Grâce à l'intégration d'une gestion locale native, cette solution permet aux services d'ingénierie et aux administrateurs système de contrôler les trames, de gérer la sécurité périmétrique et de segmenter les sous-réseaux directement depuis leurs environnements web intégrés (HTTP/HTTPS), de manière fiable et prévisible.

Offrant un avantage technique indéniable sur le terrain, le commutateur intègre un bloc de commutateurs DIP physiques dans son châssis qui permet de configurer instantanément des paramètres avancés par hardware, notamment le mode Extend qui réduit la négociation de vitesse à 10 Mbps afin d'atteindre des distances de transmission longue portée allant jusqu'à 250 mètres via un câblage structuré, ce qui est idéal pour surmonter les limites conventionnelles du cuivre. Ses ports 1 et 2 prennent en charge la norme PoE++ haute puissance (IEEE 802.3bt)), injectant de manière autonome jusqu'à 90 W stables par port grâce à l'attribution intelligente de 4 paires pour alimenter des terminaux à forte charge (tels que des dômes PTZ industriels mobiles avec chauffage intégré ou des projecteurs), gérés dans le cadre d'un budget total de 120 W grâce aux fonctions Green PoE et au moteur intelligent PoE Watchdog, chargé de surveiller le trafic de données et de redémarrer automatiquement l'alimentation de l'interface s'il détecte le gel d'une caméra. Son boîtier métallique robuste sans ventilateur est doté d'un système de refroidissement passif naturel, d'un blindage périmétrique contre les décharges de 6 kV et est compatible avec un montage sur table ou sur rail DIN.

• Commutateur géré X-Security Industrial L2
• 6 ports PoE RJ45 Gigabit et 4 emplacements SFP pour fibre optique
• Gestion locale via une interface Web intégrée et Telnet
• Injection Ultra PoE jusqu'à 90W sur les ports 1 et 2
• Plage de température de fonctionnement de -40°C à +75°C
• Capacité de commutation de 28 Gbps
• Débit de transmission de paquets de 14.88 Mpps
• Table des adresses MAC haute densité de 8 K
• Résilience du réseau avec ERPS en anneau et Spanning Tree
• Boîtier métallique de qualité industrielle pour montage sur rail DIN

Contenu

• 1x Commutateur industriel L2 XS-SW1006HIPOE-MFG-120-DIN
• 1x Kit d'accessoires de visserie pour montage structurel
• 1x Bornier industriel (Terminal block)
• 1x Guide d'utilisation rapide et mode d'emploi
• 1x Document d'information sur la conformité légale et réglementaire

Caractéristiques techniques

MarqueX-SecurityCatégorie de produitCommutateur de périphérie gérable de qualité industrielle (Couche 2 / Version V2.0)Interfaces PoE en cuivre6 × 10/100/1000 Mbps RJ-45 Gigabit compatibles avec l'alimentation intelligente en périphérieInterfaces de liaison montante par fibre optique4 × 1000 Mbps SFP (Emplacements logiques indépendants pour fibre optique)Normes PoE prises en chargeIEEE 802.3af (PoE), IEEE 802.3at (PoE+), Hi-PoE et IEEE 802.3bt (PoE++) en mode natifRépartition des ports PoEPorts 1 et 2: Prise en charge du PoE++ jusqu'à 90 W / 3 ports à 6: Ils prennent en charge le PoE+ jusqu'à 30 WBudget net PoE120 W du budget électrique total pouvant être alloué de manière dynamiqueBroches d'alimentation PoERépartition de l'énergie par câbles: 1, 2, 4, 5 (V+) et 3, 6, 7, 8 (V-)Modes matériels (commutateurs DIP)Mode géré (Web local) / Mode étendu (250m a 10 Mbps) / Watchdog PoE (redémarrage automatique)Transmission longue portéePrise en charge native sur les ports cuivre de 1 à 6 (jusqu'à 250 mètres avec un câble Cat5e/Cat6)Portée PoE à 250 mètresCapacité de charge allant jusqu'à 40 W de puissance stable tout en conservant 10 Mbps de bande passanteCapacité de commutation28 GbpsTaux de renvoi des paquets14.88 MppsTampon interne de paquets4 Mbits de mémoire tampon dynamique pour la gestion des pics de traficTable des adresses MAC8000 entrées d'entreprise (avec auto-apprentissage et vieillissement automatique)Segmentation du réseau VLANPrise en charge intégrée de jusqu'à 4094 groupes logiques basés sur les VLAN IEEE 802.1QNormes de communicationIEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3adMécanismes de régulation du débitPrise en charge native du contrôle de débit en duplex intégral basé sur les trames PAUSE et Back PressureAjout de LiaisonsPrise en charge avancée de l'agrégation manuelle de liaisons (Static link aggregation) et du protocole LACP statiqueTechnologie de mise en miroir de portPrise en charge intégrée de la mise en miroir d'interfaces de type « multiple-to-one »Résilience du réseau L2Prise en charge du protocole Spanning Tree (STP/RSTP/MSTP), protection contre les boucles et protocole en anneau ERPSServices IP intégrésServeur DHCP (DHCP-Server), client DHCP (DHCP client) et fonctions avancées de DHCP-SnoopingÉcosystème de cybersécuritéProtection de l'adresse IP source, vérification ARP statique/dynamique/par VLAN, contrôle d'accès 802.1x,, isolation des portsListes de contrôle d'accèsEntrées ACL matérielles pour le filtrage avancé et les règles de sécurité périmétriqueQualité de service (QoS)8 files d'attente de sortie par port, classement par CoS/DPL/PCP/DEI et DSCP, Port shaping, Port tag remarkingFonctions PoE intelligentesGestion de la consommation électrique PoE, activation/désactivation par port, coupure en cas de surcharge, Green PoEInterfaces de gestion logiqueWeb (protocoles HTTP et HTTPS), Telnet, interface de ligne de commande (CLI), SSH, RMON et SNMP v1/v2c/v3Plateformes de gestionEnvironnement Web d'administration locale, serveur Syslog et protocole LLDPMatériau de la structureBoîtier métallique blindé à haute résistance mécanique (conception entièrement métallique / fer)Indices de protection physiqueIndice de protection IP30 contre la poussière et protection contre les chocs mécaniques IK06Mécanisme de dissipationConception sans ventilateur entièrement passive grâce à un système de convection thermique naturelleOptions d'installationMontage sur rail DIN standard pour les télécommunications (montage sur rail DIN) ou installation sur bureau (Desktop)Boutons de l'interface physique1 × port console RJ45 pour la maintenance par les techniciens, 1 × bouton de réinitialisation (Reset button)Fiabilité du matérielMTBF de 1,852,444.63 heures de fonctionnement continu dans des environnements industriels difficilesProtection contre les surtensionsDécharge électrostatique par contact: 6 kV / Décharge dans l'air: 8 kVProtection contre les surtensionsInterfaces de service (télécommunications): ±6 kV en mode commun / Connecteur d'alimentation: ±4 kV commun et différentielEntrée d'alimentationBornier industriel et connecteur CC externes: 48 V–57 V CC (Courant maximal: 2 A à 1.69 A)Consommation d'électricitéConsommation de base des appareils électroniques (en veille): ≤ 6 W / Consommation maximale absolue à pleine charge PoE: 120 WTempérature de fonctionnementTempérature de fonctionnement de –40 °C à +75°C °C et de (–40 °F à +167 °F), idéale pour les armoires d'extérieur exposées aux intempériesSystème de refroidissementConception passive par convection naturelle (sans ventilateur)Humidité de fonctionnement10% à 90% RH (sans condensation d'eau sur les circuits électroniques internes)Dimensions du commutateur (L × l × H)125 mm × 53.5 mm × 175 mm (Conception verticale étroite pour optimiser l'espace sur le rail)Poids net de l'appareil1.25 kg (2.8 lb)
