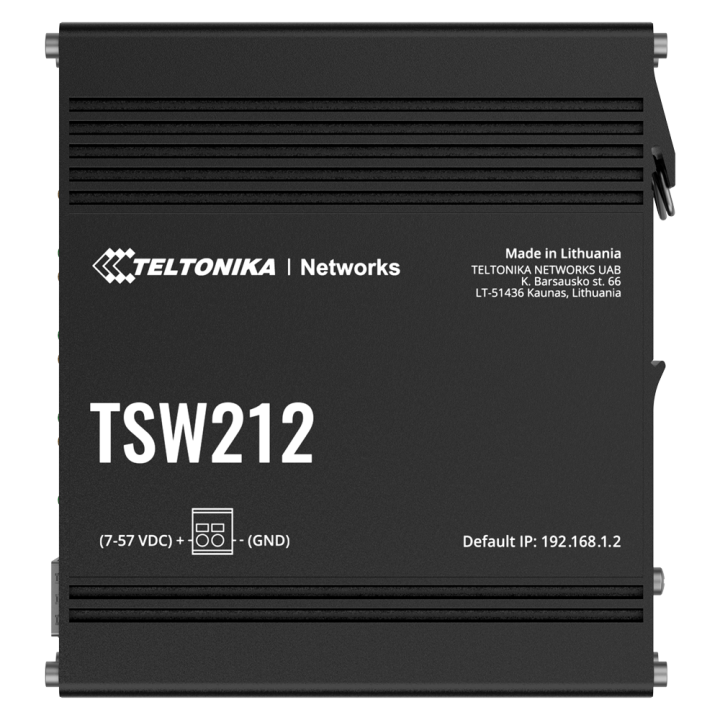

TELTONIKA TK-TSW212 — Commutateur Ethernet industriel géré Teltonika

Redéfinissez la flexibilité, la robustesse industrielle et le contrôle logique dans les environnements d'automatisation grâce au Teltonika Networks TSW212,, un commutateur gérable de qualité industrielle qui combine une architecture solide de couche 2 (L2) avec des fonctionnalités avancées de couche 3 (L3) pour une gouvernance périmétrique absolue. Cet appareil performant a été conçu pour fonctionner de manière fiable dans les infrastructures énergétiques critiques, les villes intelligentes, les secteurs logistiques et les environnements de fabrication automatisée. Son panneau de connectivité comprend au total 10 ports de qualité professionnelle: 8 ports cuivre Full Gigabit RJ45 entièrement dédiés à la distribution locale des données et 2 emplacements SFP pour fibre optique indépendants destinés aux liaisons longue distance. Grâce à son système d'exploitation propriétaire intuitif TSWOS (basé sur Linux OpenWrt), il offre aux ingénieurs en automatisation une polyvalence de configuration infinie, permettant de gérer le réseau de manière centralisée via une interface utilisateur Web, la mise à jour FOTA, des endpoints API Web dédiés ou l'écosystème à distance RMS, sans complexité logique.

Conçu pour résister aux conditions environnementales les plus rudes et les plus exigeantes sur le terrain, ce châssis se distingue par une structure ultra-robuste en aluminium anodisé de classe IP30 et un système de refroidissement passif entièrement sans ventilateur, garantissant une résilience totale face aux vibrations, à la poussière et aux plages de températures extrêmes allant de -40 °C à +75 °C. Dans le domaine de l'automatisation industrielle, ce commutateur se distingue par sa conformité native aux normes PROFINET Conformance Class B et EtherNet/IP, ainsi qu'à la topologie en anneau redondante MRP (rôles client et gestionnaire), garantissant un traitement et une commutation des données en temps réel sans collision. Son système électrique est alimenté de manière très efficace via un bornier à broches 2, compatible avec une large plage de tension d'entrée allant de 7 à 57 VCC, ce qui facilite son raccordement direct à des batteries ou à des sources d'alimentation industrielles. Il prend en charge le routage statique IPv4/IPv6,, les protocoles dynamiques (OSPF v2,, BGP, RIP, EIGRP), une sécurité robuste (authentification RADIUS/TACACS+ et filtrage MAC strict) et dispose d'un clip intégré permettant un montage direct sur un rail DIN standard.

• Commutateur Ethernet industriel géré Teltonika
• 8 ports Gigabit et RJ45 emplacements SFP pour fibre optique
• Commande à distance via l'interface utilisateur Web et l'API TSWOS
• Protocoles industriels PROFINET, EtherNet/IP et MRP
• Routage statique L3 et IPv4/IPv6 statique
• Capacité de commutation sans blocage de 20 Gbps
• Débit de transmission de paquets de 14.88 Mpps
• Table des adresses MAC haute densité de 8 K
• Prise en charge des trames Jumbo d'une taille maximale de 10000 octets
• Châssis en aluminium IP30 pour montage sur rail DIN

Contenu

• 1x Commutateur industriel programmable TSW212 (Châssis de base)
• 1x Guide de démarrage rapide et manuel d'utilisation du matériel

Caractéristiques techniques

MarqueTeltonika NetworksCatégorie de produitCommutateur gérable de qualité industrielle (L2 avec des fonctionnalités supplémentaires L3)Interfaces réseau fixes8 × 10/100/1000 Mbps RJ45 Gigabit Ethernet, 2 × emplacements de fibre optique SFPDétection des crossoverPrise en charge native automatique des câbles crossover MDI/MDIX sur tous les ports cuivreNormes IEEE prises en charge802.3i, 802.3u, 802.3ab, 802.3x, 802.3azProtocoles industrielsPROFINET (conformité de classe B via un code optionnel), EtherNet/IP, MRP (client et gestionnaire)Bande passante de commutation20 Gbps (sans blocage)Taux de renvoi des paquets14.88 MppsTraitement et mémoireMémoire RAM interne de 128 Mo DDR3 / Mémoire flash série de 16 MoMémoire tampon du commutateur512 Ko de mémoire tampon pour les paquetsTable des adresses MAC8000 entrées logiquesTaille des trames jumbo (MTU)Longueur maximale de trame admise : 10000 octetsFonctions de couche 2 (L2)STP/RSTP, VLAN (802.1Q), Protection contre les boucles, Table de renvoi, LACP (802.3ad)Fonctionnalités de couche 3 (L3)Routage statique IPv4/IPv6, Adresse statique IPv6, Client DHCPv6, Routage dynamique (BGP, OSPFv2, RIP v1/v2, EIGRP)Services réseau intégrésServeur DHCP, client DHCP, adresses DHCP statiques par adresse MAC, SNMP v2c/v3, LLDP, IGMP Snooping, requêteur multicastConfiguration des interfacesActiver/Désactiver, Contrôle de la vitesse de liaison, Isolation des ports, Mise en miroir des ports, Gestion EEEEnvironnement de cybersécuritéAuthentification PAM (clé pré-partagée), RADIUS, TACACS+, blocage des adresses IP et des tentatives d'accès, filtrage MAC par portQualité de service (QoS)Classement par priorité de port, DSCP, 802.1p CoS et TOS / Programmation: SP, WFQ, WRR / Contrôle de la bande passanteOutils de diagnosticTest de câblage (Cable Diagnostic), Ping, Traceroute, NslookupInterfaces d'administrationTSWOS (Ecosistema Linux basado en OpenWrt), Web UI, Teltonika Networks Web API (Beta), CLI, SSH, TR-069 CWMP, FOTA, RMSMatériau de la structureBoîtier blindé et panneaux en aluminium anodisé à haute résistance mécaniqueClassification de protectionIndice d'étanchéité industrielle IP30 contre la pénétration d'objets solidesMécanisme de dissipationConception sans ventilateur, entièrement passive, grâce à un châssis métallique assurant une convection thermique naturelleOptions d'installationSupport pour rail DIN intégré en usine, compatible avec un montage mural ou en surface (kit supplémentaire requis)Connectivité à chaudPrise en charge native du remplacement à chaud des câbles sur les ports de données et les connecteurs d'alimentationSurveillance du systèmeLEDs indicateurs: 1x Alimentation, 1x Auxiliaire, 16x État RJ45, 2x État SFP / Alarme d'état / SyslogBoutons de l'interface physique1 × bouton de réinitialisation logicielle (Reset button), 1 × vis de mise à la terre de protectionProtection contre les surtensionsImmunité aux décharges électrostatiques (ESD) selon la norme EN 61000-4-2:2009Protection contre les surtensionsPort de signal (Ethernet): 1 kV Ligne-terre / Port d'alimentation CC: 1 kV ligne-ligne et 2 kV ligne-terre (CEI 61000-4-5)Entrée d'alimentation CC1 × bornier industriel à broches enfichables 2 (Plage de tension d'entrée prise en charge: 7 – 57 (VDC)Consommation d'électricitéConsommation de base en veille: < 2.5 W / Consommation maximale absolue du commutateur: 6 WTempérature de fonctionnementTempérature de fonctionnement de -40 °C à +75 °C ((-40 °F à +167 °F), idéale pour les armoires extérieures exposées aux intempériesHumidité de fonctionnement5% à 95% RH (sans condensation interne de vapeur d'eau)Système de refroidissementConception passive par convection naturelle (sans ventilateur)Dimensions du châssis (L × l × H)132 mm x 122.2 mm x 44.2 mm (format 1 U pour rack industriel destiné à une armoire de commande)Poids net de l'appareil615 g (0.615 kg)
