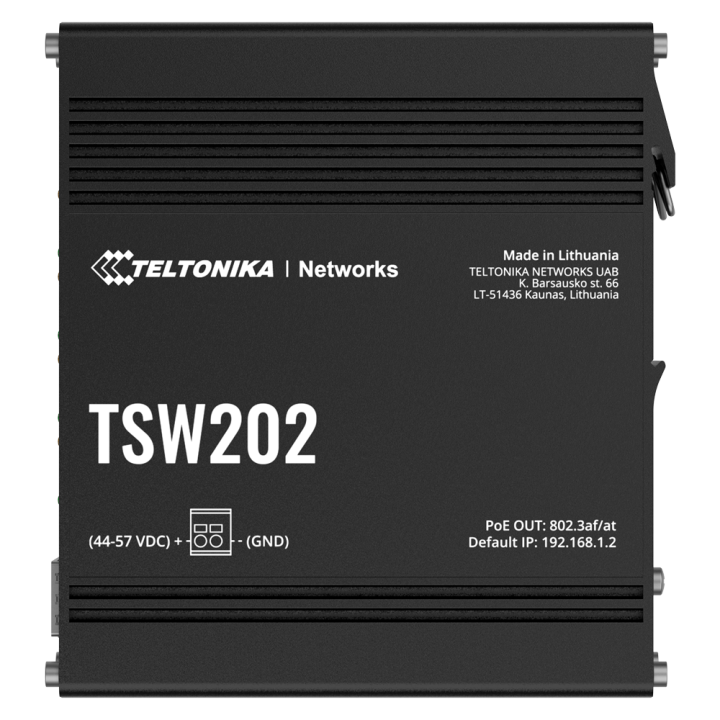

TELTONIKA TK-TSW202 — Commutateur PoE+ industriel géré Teltonika

Redéfinissez la flexibilité, la robustesse industrielle et le contrôle logique dans les environnements d'automatisation grâce au Teltonika Networks TSW202,, un commutateur gérable de qualité industrielle qui combine une architecture solide de couche 2 (L2) avec des fonctionnalités avancées de couche 3 (L3) pour une gouvernance périmétrique absolue. Cet appareil performant a été conçu pour fonctionner de manière fiable dans les infrastructures énergétiques critiques, les villes intelligentes, les secteurs logistiques et les environnements de fabrication automatisée. Son panneau de connectivité comprend au total 10 ports de qualité professionnelle: 8 ports cuivre Full Gigabit RJ45 entièrement dédiés à la distribution vers les terminaux et 2 emplacements SFP pour fibre optique indépendants destinés aux liaisons longue distance. Grâce à son système d'exploitation propriétaire intuitif TSWOS (basé sur Linux OpenWrt), il offre aux ingénieurs en automatisation une polyvalence de configuration infinie, permettant de gérer le réseau de manière centralisée via une interface utilisateur Web, la mise à jour FOTA, des endpoints API Web dédiés ou l'écosystème à distance RMS, sans complexité logique.

Conçu pour résister aux conditions environnementales les plus rudes et les plus exigeantes sur le terrain, ce châssis se distingue par une structure ultra-robuste en aluminium anodisé de classe IP30 et un système de refroidissement passif entièrement sans ventilateur, garantissant une résilience totale face aux vibrations, à la poussière et aux plages de températures extrêmes allant de -40 °C à +75 °C. Dans le domaine de l'automatisation industrielle, ce commutateur se distingue par sa conformité native aux normes PROFINET Conformance Class B et EtherNet/IP, ainsi qu'à la topologie en anneau redondante MRP (rôles client et gestionnaire), garantissant un traitement et une commutation des données en temps réel sans collision. Son système électrique offre une puissance PoE totale de 240 W, distribuant jusqu'à 30 W stables par port (normes 802.3af/at) selon la méthode Alternative A ou B en fonction du lot de fabrication), avec la fonction intelligente Ping Reboot pour le redémarrage autonome des interfaces. Il prend en charge le routage statique IPv4/IPv6,, les protocoles dynamiques (OSPF v2,, BGP, RIP), une sécurité robuste (authentification RADIUS/TACACS+ et filtrage MAC strict) et est équipé d'un clip intégré permettant un montage direct sur un rail DIN standard.

• Commutateur PoE+ industriel géré Teltonika
• 8 ports PoE+ Gigabit et 2 emplacements SFP pour fibre optique
• Commande à distance via l'interface utilisateur Web et l'API TSWOS
• Protocoles industriels PROFINET, EtherNet/IP et MRP
• Routage statique L3 et IPv4/IPv6 statique
• Capacité de commutation sans blocage de 20 Gbps
• Débit de transmission de paquets de 14.88 Mpps
• Table des adresses MAC haute densité de 8 K
• Prise en charge des trames Jumbo d'une taille maximale de 10000 octets
• Châssis en aluminium IP30 pour montage sur rail DIN

Contenu

• 1x Commutateur PoE+ industriel gérable TSW202 (Châssis de base)
• 1x Guide de démarrage rapide et manuel d'utilisation du matériel

Caractéristiques techniques

MarqueTeltonika NetworksCatégorie de produitCommutateur gérable de qualité industrielle (L2 avec des fonctionnalités supplémentaires L3)Interfaces réseau fixes8 × 10/100/1000 Mbps RJ45 Gigabit Ethernet, 2 × emplacements de fibre optique SFPDétection des crossoverPrise en charge native automatique des câbles crossover MDI/MDIX sur tous les ports cuivreNormes IEEE prises en charge802.3i, 802.3u, 802.3ab, 802.3x, 802.3az, 802.3z, 802.3adProtocoles industrielsPROFINET (conformité de classe B via un code optionnel), EtherNet/IP, MRP (client et gestionnaire)Normes PoE OutIEEE 802.3af (PoE de type 1)) et IEEE 802.3at (PoE+ de type 2))Mode de sortie PoELots 1-14 et 16: Option B / Lot 15 et à partir de 17: Option ABudget maximal pour le PoE240 W de puissance totale au niveau du bornier d'alimentation (PSE)Puissance maximaleJusqu'à 30 W d'injection électrique par interface cuivre individuelle (ports 1 à 8)Bande passante de commutation20 Gbps (sans blocage)Taux de renvoi des paquets14.88 MppsTraitement et mémoireMémoire RAM interne de 128 Mo DDR3 / Mémoire flash série de 16 MoMémoire tampon du commutateur512 Ko de mémoire tampon pour les paquetsTable des adresses MAC8000 entrées logiquesTaille des trames jumbo (MTU)Longueur maximale de trame admise : 10000 octetsFonctions de couche 2 (L2)STP/RSTP, VLAN (802.1Q), Protection contre les boucles, Table de renvoi, LACP (802.3ad)Fonctionnalités de couche 3 (L3)Routage statique IPv4/IPv6, Adresse statique IPv6, Client DHCPv6, Routage dynamique (BGP, OSPFv2, RIP v1/v2, EIGRP)Services réseau intégrésServeur DHCP, client DHCP, adresses DHCP statiques par adresse MAC, SNMP v2c/v3, LLDP, IGMP Snooping, requêteur multicastConfiguration des interfacesActiver/Désactiver, Contrôle de la vitesse de liaison, Isolation des ports, Mise en miroir des ports, Gestion PoE, Gestion EEEEnvironnement de cybersécuritéAuthentification PAM (clé pré-partagée), RADIUS, TACACS+, blocage des adresses IP et des tentatives d'accès, filtrage MAC par portQualité de service (QoS)Classement par priorité de port, DSCP, 802.1p CoS et TOS / Programmation: SP, WFQ, WRR / Contrôle de la bande passanteOutils de diagnosticTest de câblage (Cable Diagnostic), Ping, Traceroute, Nslookup, Fonction de redémarrage du port PoE (Ping reboot)Interfaces d'administrationTSWOS (Ecosistema Linux basado en OpenWrt), Web UI, Teltonika Networks Web API (Beta), CLI, SSH, TR-069 CWMP, FOTA, RMSMatériau de la structure Boîtier blindé et panneaux en aluminium anodisé à haute résistance mécaniqueClassification de protection Indice d'étanchéité industrielle IP30 contre la pénétration d'objets solidesMécanisme de dissipationConception sans ventilateur, entièrement passive, grâce à un châssis métallique assurant une convection thermique naturelleOptions d'installationSupport pour rail DIN intégré en usine, compatible avec un montage mural ou en surface (kit supplémentaire requis)Connectivité à chaudPrise en charge native du remplacement à chaud des câbles sur les ports de données et les connecteurs d'alimentationSurveillance du systèmeLEDs indicateurs: 1x Alimentation, 1x Auxiliaire, 16x État RJ45, 2x État SFP / Alarme d'état / SyslogBoutons de l'interface physique1 × bouton de réinitialisation logicielle (Reset button), 1 × vis de mise à la terre de protectionFiabilité du matérielMTBF de 200,000 heures de fonctionnement continu (soit environ 22 ans de durée de vie utile)Protection contre les surtensionsImmunité aux décharges électrostatiques (ESD) selon la norme EN 61000-4-2:2009Protection contre les surtensionsPort de signal (Ethernet): 1 kV Ligne-terre / Port d'alimentation CC: 1 kV ligne-ligne et 2 kV ligne-terre (CEI 61000-4-5)Entrée d'alimentation CC 1 × bornier industriel d'insertion de broches 2 (Tension d'entrée: 7 - 57 VDC / Plage pour la sortie PoE: 44 - 57 VDC)Consommation d'électricitéConsommation de base en veille: < 3 W / Consommation maximale du commutateur: 8 W / Puissance maximale absolue avec charge PoE totale: 248 WTempérature de fonctionnementTempérature de fonctionnement de -40 °C à +75 °C ((-40 °F à +167 °F), idéale pour les armoires extérieures exposées aux intempériesSystème de refroidissementConception passive par convection naturelle (sans ventilateur)Humidité de fonctionnement5% à 95% RH (sans condensation interne de vapeur d'eau)Dimensions du châssis (L × P × H)132 mm x 122.2 mm x 44.2 mm (format optimisé pour les armoires de commande industrielles)Poids net de l'appareil610 g (0.61 kg)
