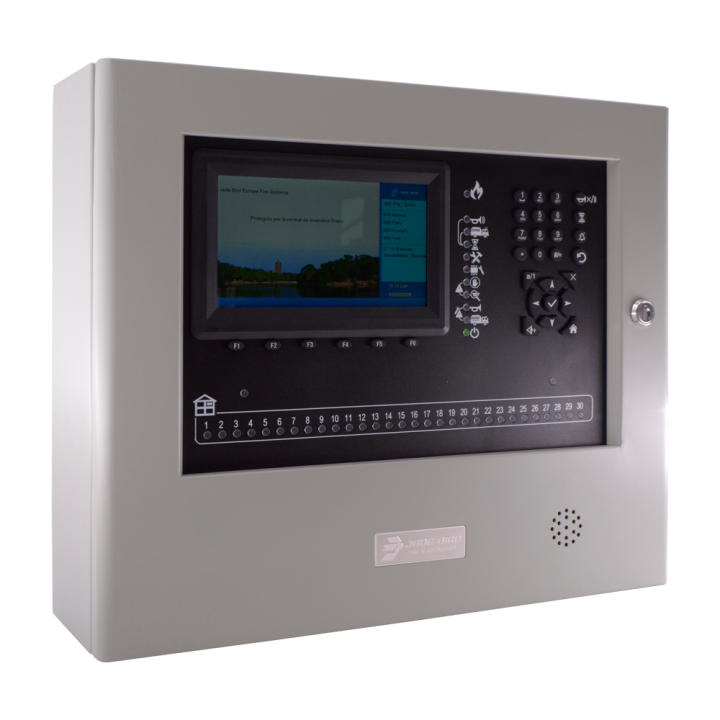

JADE BIRD JBE-P2L1.4LE — Unité de commande analogique Jade Bird de 4 boucles amplifiables

• Jade Bird - Centrale d'alarme incendie à 4 boucles extensibles
• Affichage couleur LCD de 7"
• 200 périphériques par boucle - Possibilité d'étendre jusqu'à 8 boucles avec le boîtier externe JBE-EXP
• Un programmateur JBE-AT1 est nécessaire pour commander tous les équipements de la boucle
• USB pour les données de programmation et mise à jour du firmware
• Outil de mise en marche basée sur un service web
• Jusqu'à 4 ampères disponibles pour l'alimentation de dispositifs externes
• Boîte métallique robuste avec porte avant équipée de clé

Contenu

• Centrale de gestion d'incendie
• Câbles de batterie
• Résistances de surveillance
• Fusibles
• Clés d'accès
• Brides de fixation

Caractéristiques techniques

Nombre de boucles d'adresses4 - (extension jusqu'à 8 avec JBE-P2L2-2LP et boîte externe JBE-EXP)Topologies de boucles sélectionnables par l'utilisateurClasse A (anneau) ou classe B (pièce jusqu'à 32 dispositifs)Sorties de 24 VDC vers les appareils de terrain2Nombre maximal de dispositifs 800 (extensible à 1600))Nombre maximum de groupes de sortie 400Distance maximale de la boucle2.000 mType de câble recommandé2 x 1.5 mm² paire torsadée non mailléeNombre maximal de points adressables200 par boucle de classe A (max 2 x 200))Tension de boucle 20~30VCourant disponible par boucle200 mASorties d'alimentation externe2 x 2A@24 VDCEntrée de câblePerforations de Ø20 mm (14x)Sorties d'alarme et de défautRelais normalement ouvert sans tension (jusqu'à 2A@30 VDC)Alimentation230 VAC (196 - 253 V) 2.5A max.Fusible de protection2.5 AMax. courant continu de sortie CC (Imax a) 5.5 AMax. Courant de sortie DC alarme (Imax b)4 ACapacité de la batterie2x 12V 7Ah~12AhTempérature de fonctionnement-5 à +40 °CTempérature de stockage-20 à +55 °CHumidité (sans condensation)<95 %Degré de protectionIP30Dimensions440 (L) x 370 (H) x 126 (Pr) mmPoids (sans piles) 4 kgNormesEN 54-2 et EN 54-4DoPDoP-0370-CPR-3813-1
